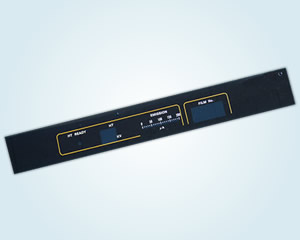

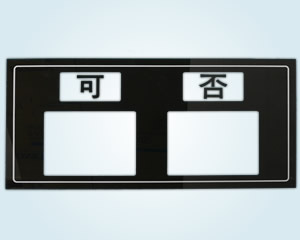

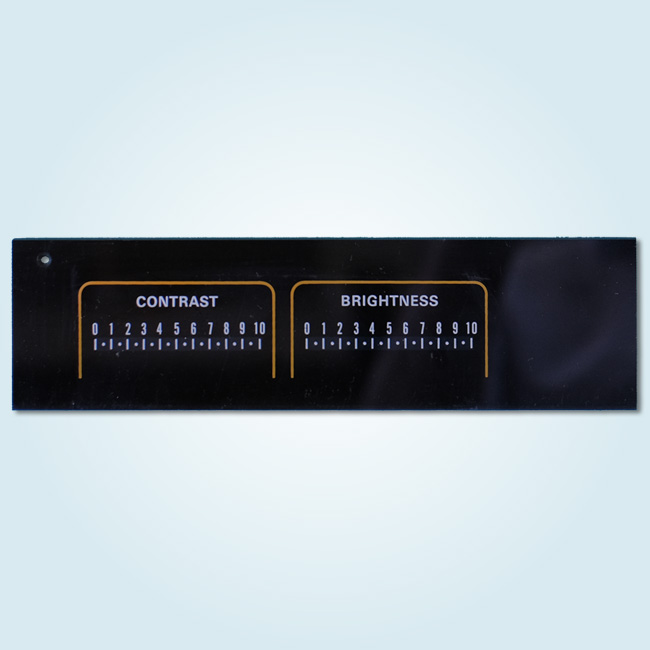

表から文字や図名を印刷し、裏面からは、調整値が表示される部分のみ裏が透けるように残し、それ以外をベタでシルク印刷をしました。

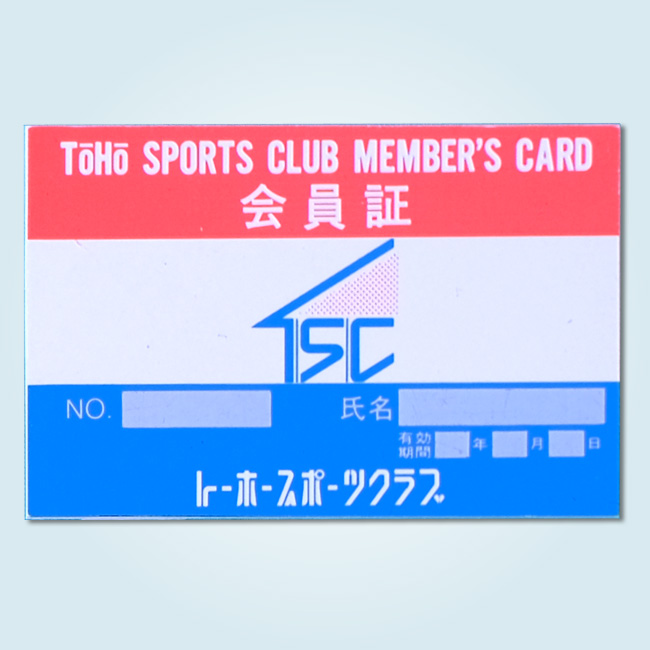

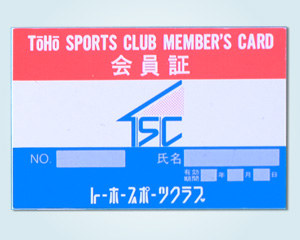

3色でシルク印刷を行いました。 氏名などを手書きする部分は、ざらつきがあって手書きがしやすいインクを使用し印刷してあります。

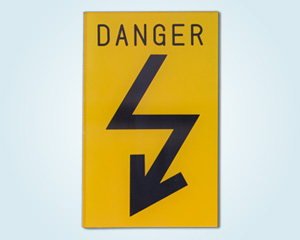

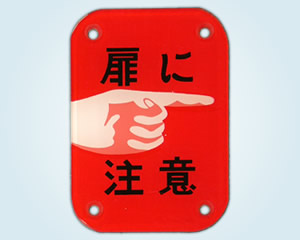

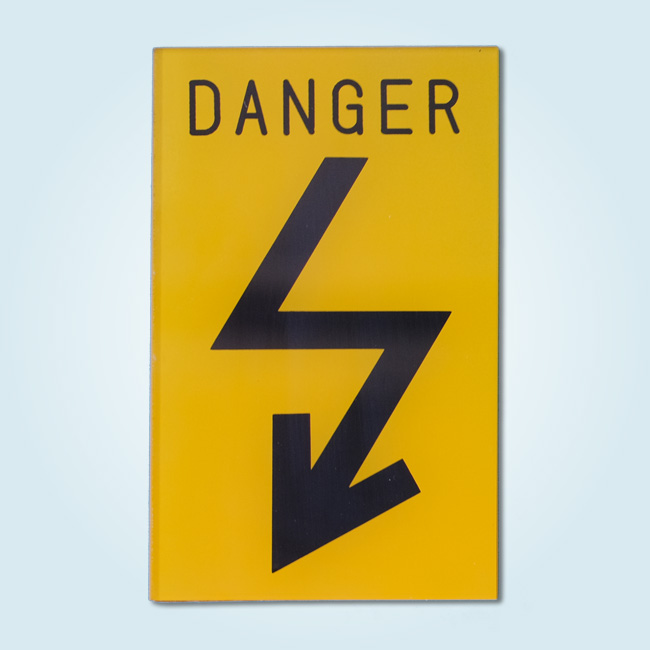

透明の板に裏からシルク印刷を行い、裏面を黄色に塗装しました。 裏側にシルク印刷を行うため、逆字のシルクの版を作成し印刷をしてあります。 矢印部分は、機械彫刻だと角が丸くなってしまいますが、シルク印刷だとデザイン的に角を出す事が出来る為シルク印刷をセレクトしました。
アルミの板をカットとそのあと穴加工を行いました。文字や、メモリ、ロゴなどをシルク印刷し、その後焼付乾燥を行こないました。

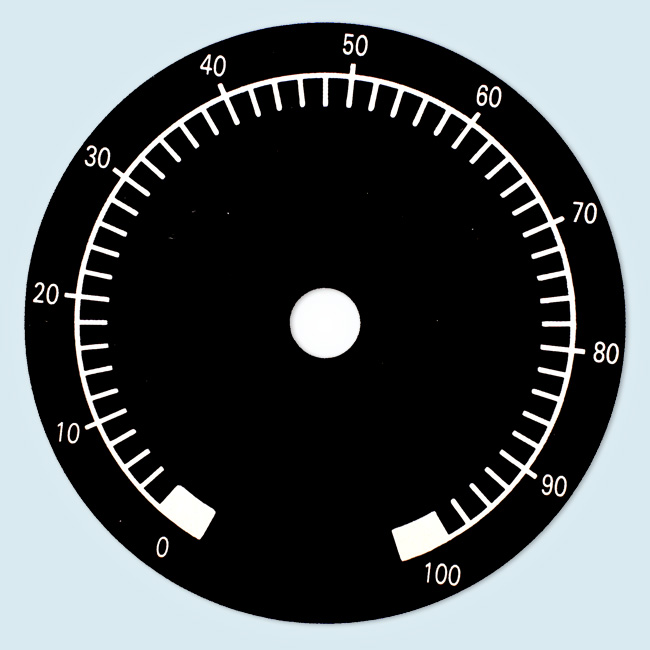

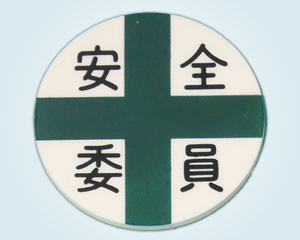

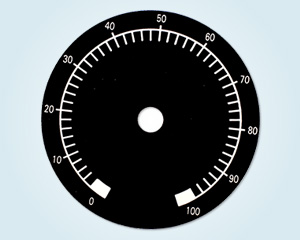

四角のアルミ板に最初にシルク印刷で文字と目盛りを印刷します。その後、プレス機械を使用し、ラジアルパンチで丸く型抜きを行います。

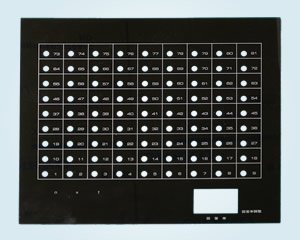

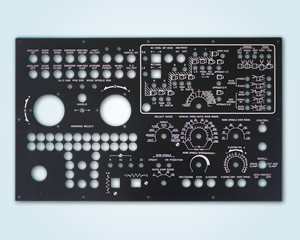

鉄板（スチール）を加工した精密板金の加工例です。タレパンでその形に型抜きした後に、指定色で焼付塗装し。シルク印刷で文字を記載しました。写真の様に、素材ギリギリまで穴を空けることも可能です。四つ角の穴は、ネジを入れた時に、ネジ穴と素材とが平らになるように皿もみを行いました。

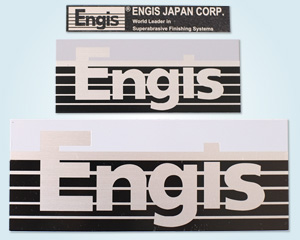

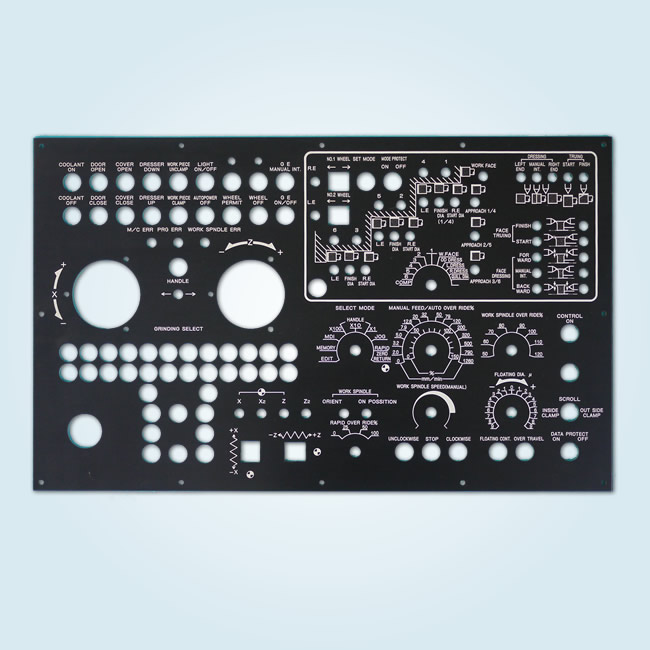

アルミ板に黒とオレンジでシルクスクリーン印刷を行いました。
（黒い塗料をシルク印刷した後に、焼付乾燥を行い、その後、オレンジの塗料でシルク印刷し再度焼付乾燥を致します。）シルク印刷の後、傷防止などの目的でクリア塗装を行いました。
塗装後、シャーリングマシンでカットし、最後に穴加工を行いました。
アルミに焼き付け塗装したものの上から、シルク印刷をして、焼き付け乾燥を行い、印刷部分の密着をよくしました。

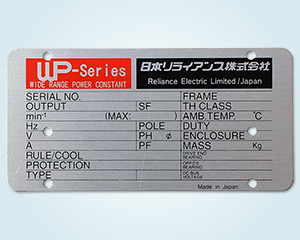

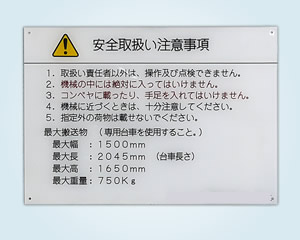

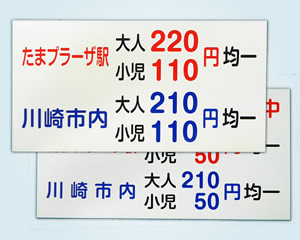

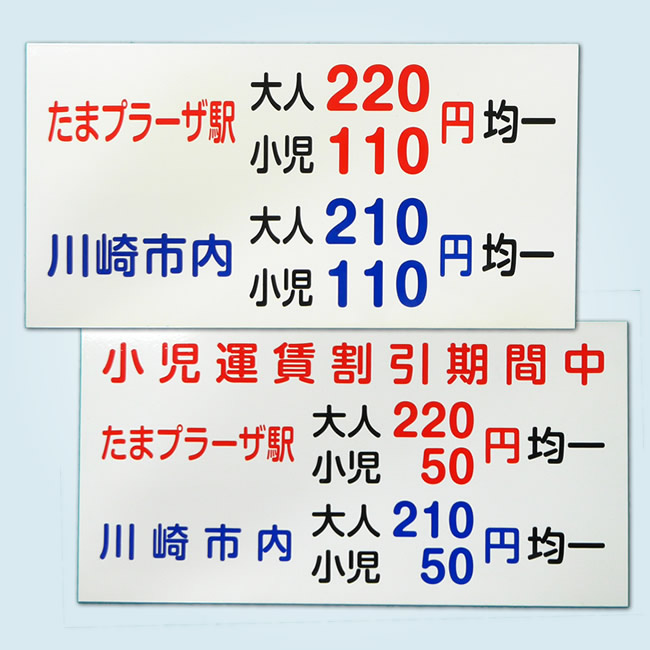

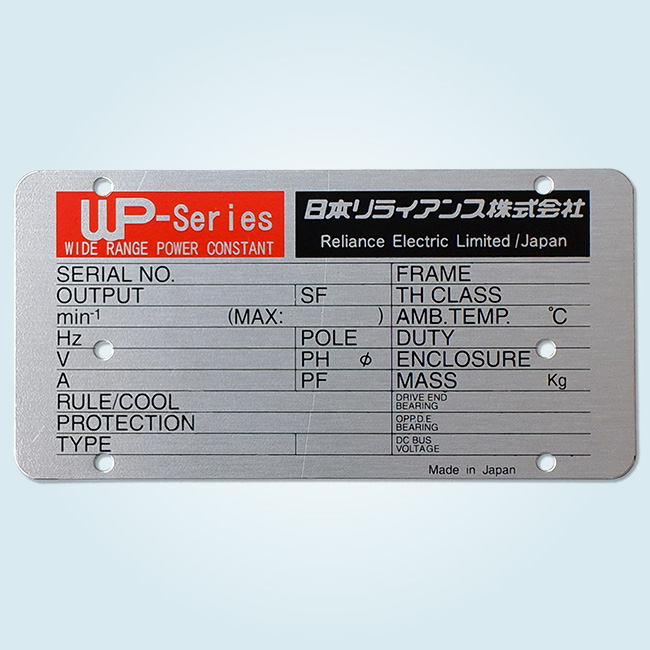

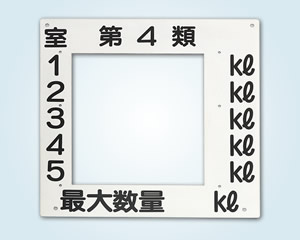

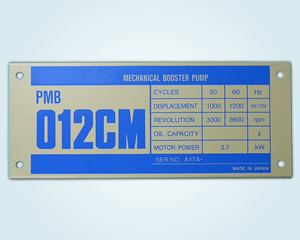

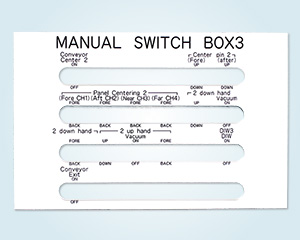

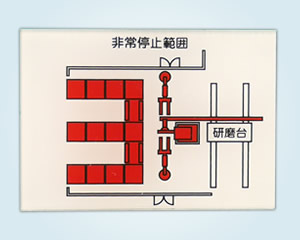

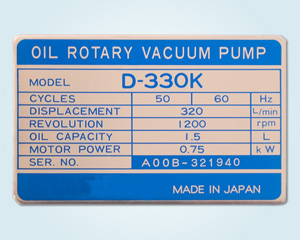

アルミ板に白の焼き付け塗装を行った後に、赤と黒の文字でシルク印刷を行いました。

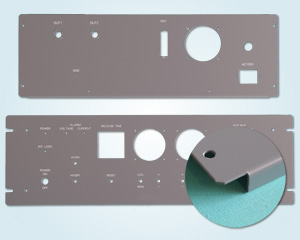

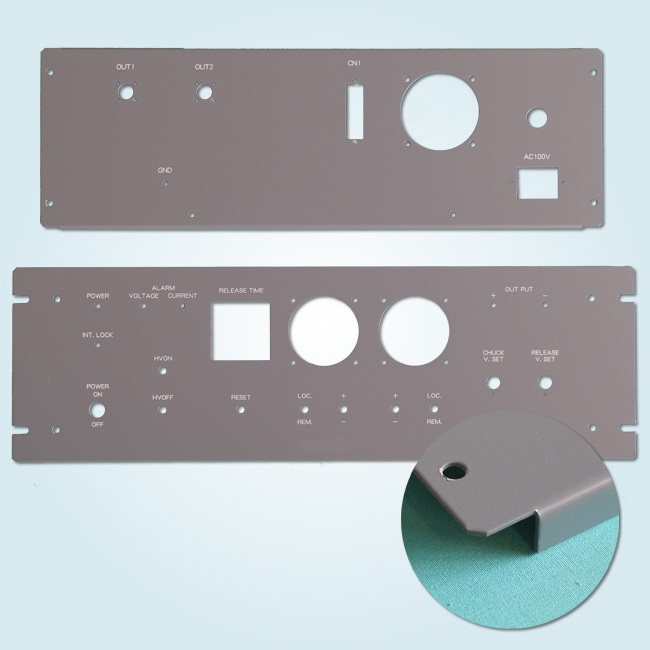

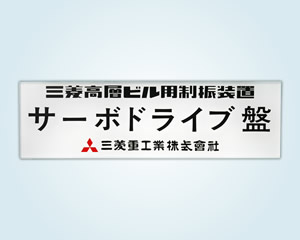

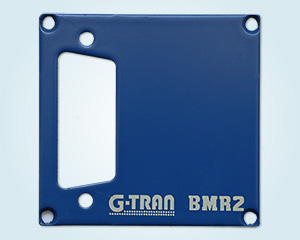

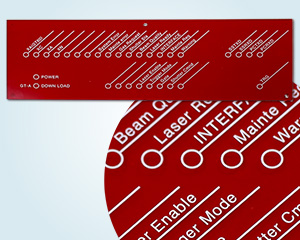

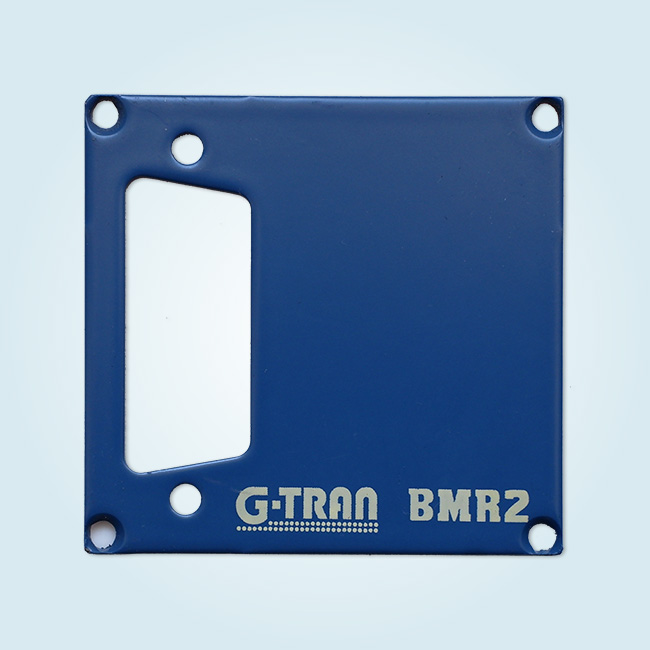

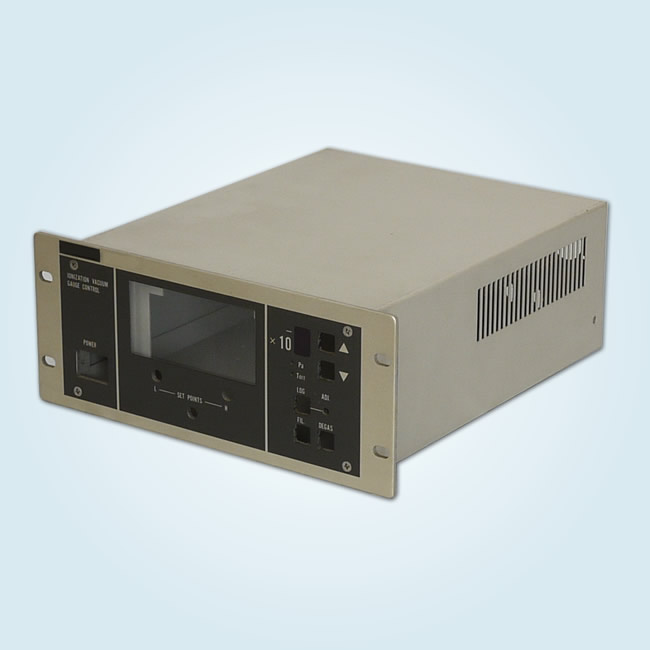

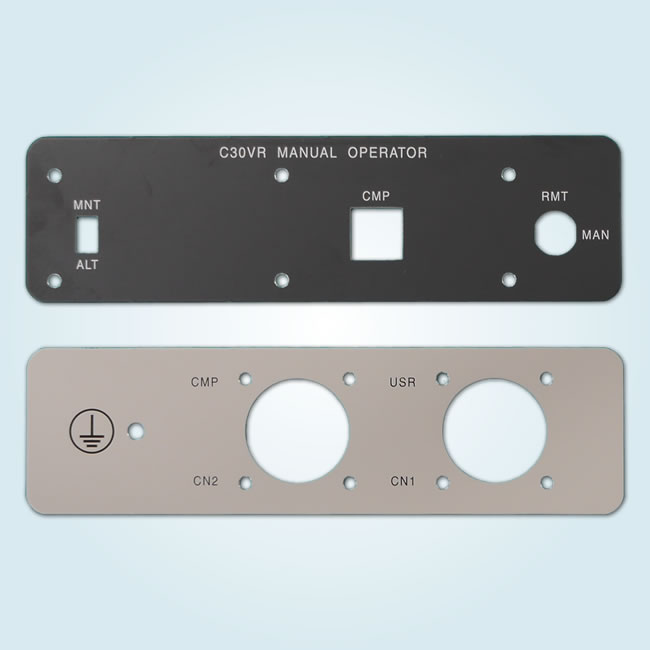

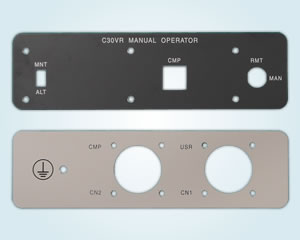

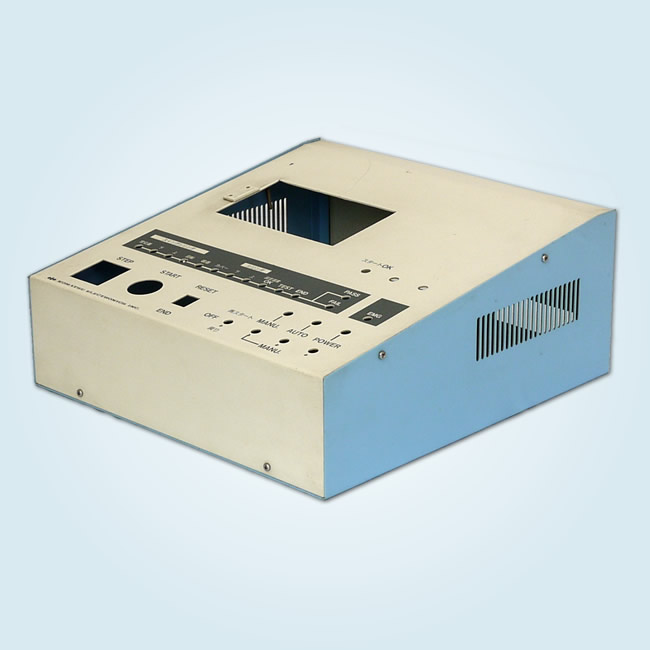

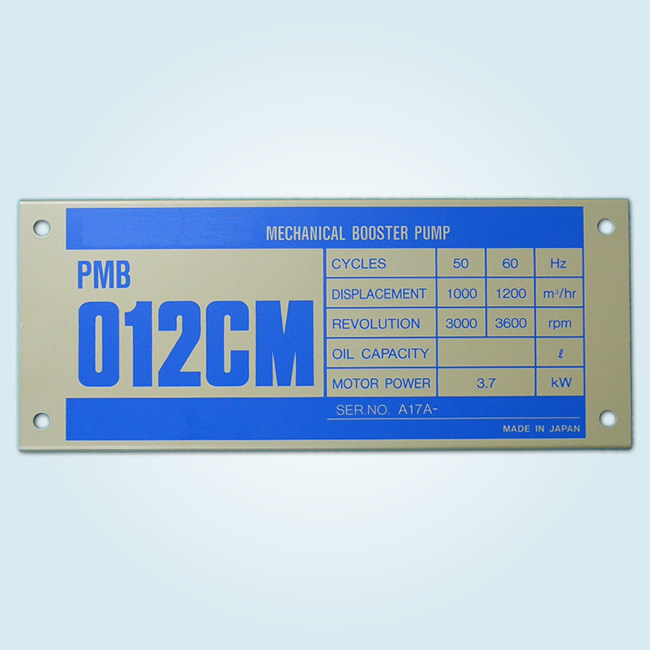

精密板金でタレットパンチプレスで外形の形にカットを行い、その後、焼き付け塗装でベースの色を塗装し、その上から最後にシルク印刷で青い文字とデザインを印刷しました。
ネジ穴部分はボール盤で皿穴加工を行いました。

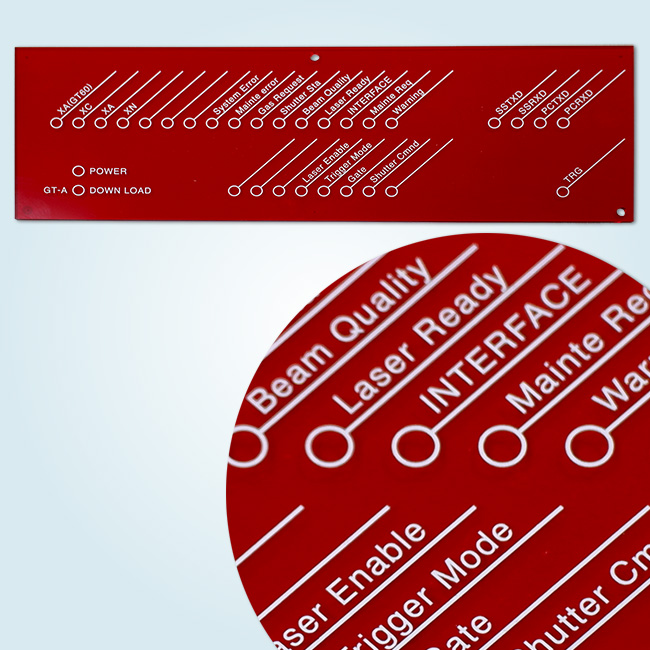

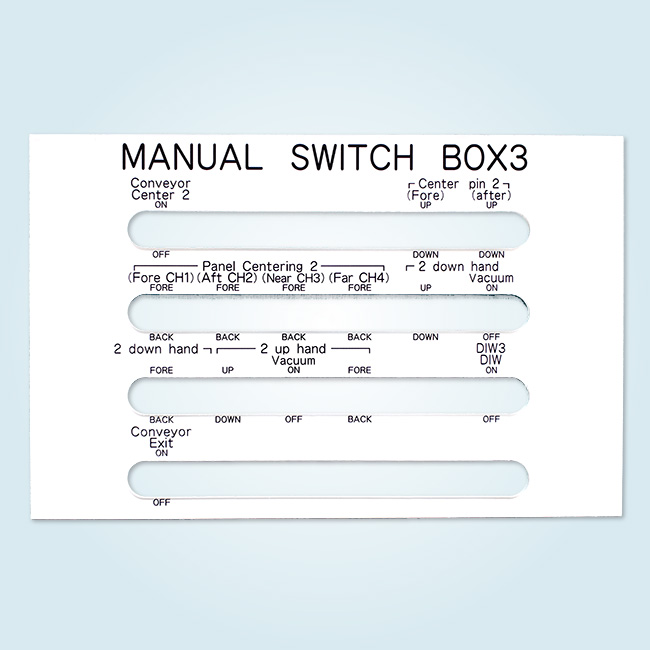

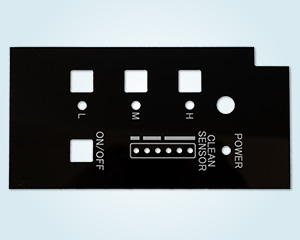

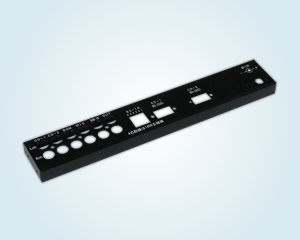

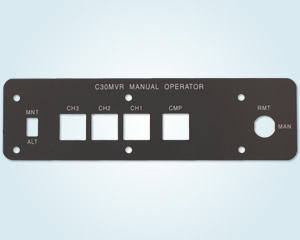

3ミリのアルミ板に黒アルマイト処理を行い板金加工（外型の切断と穴あけ）をして白のシルク印刷をしました

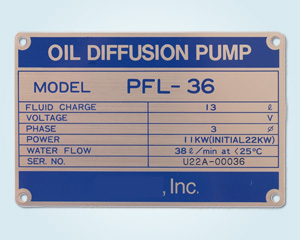

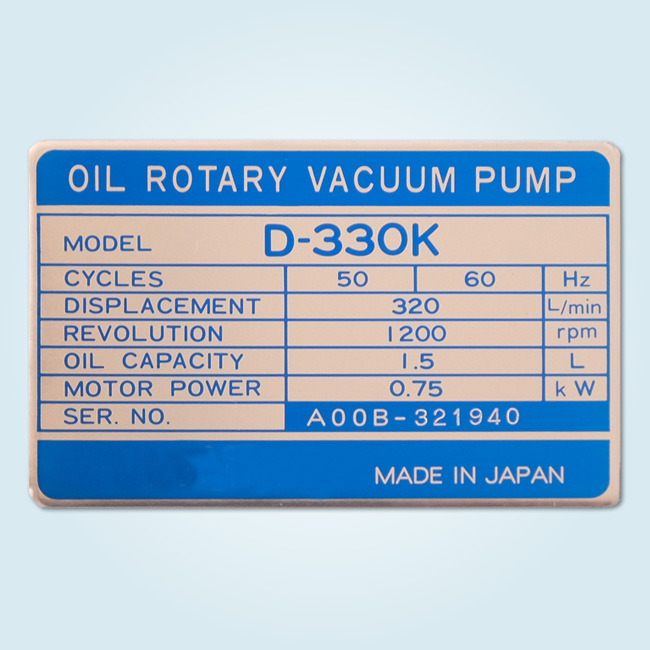

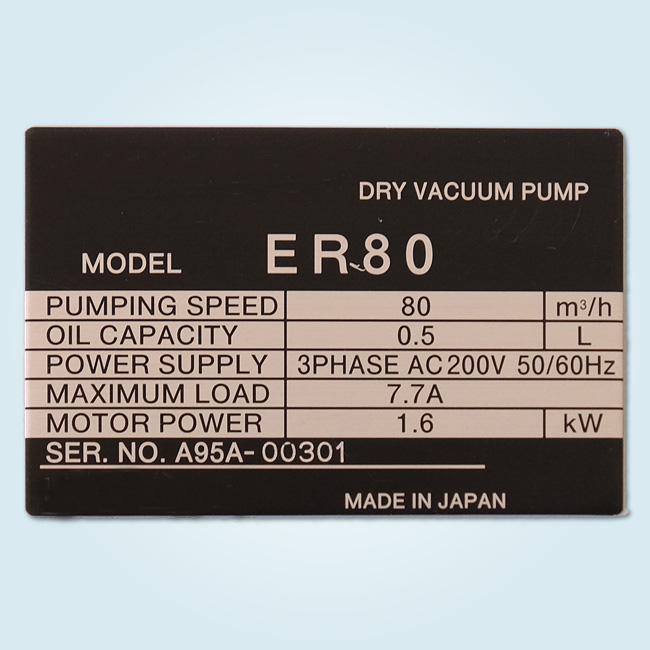

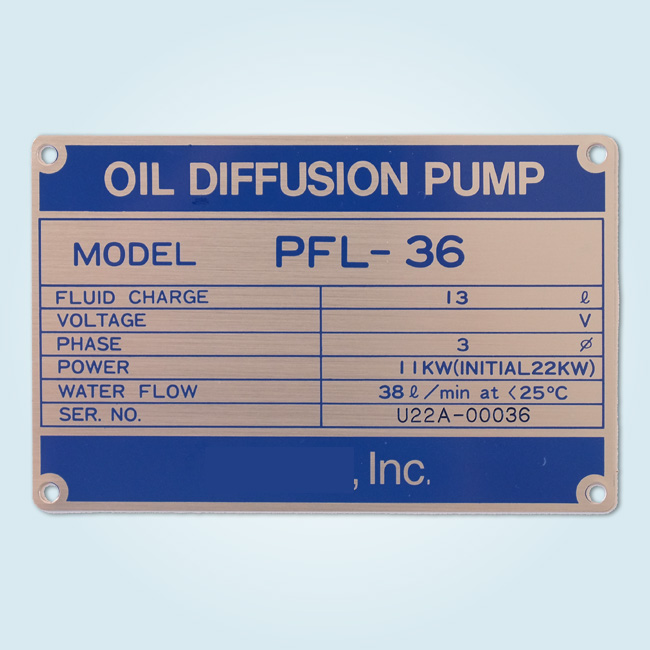

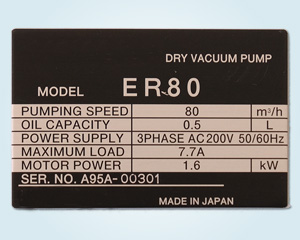

精密板金にシルク印刷を施した例です

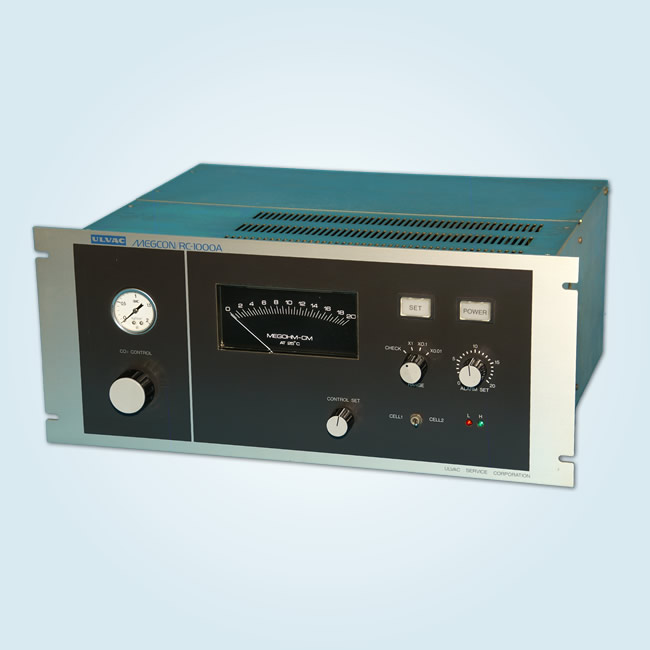

アルミパネルで精密板金とシルク印刷を一貫作業で行いました
アルミパネルでの精密板金とシルク印刷の加工例です

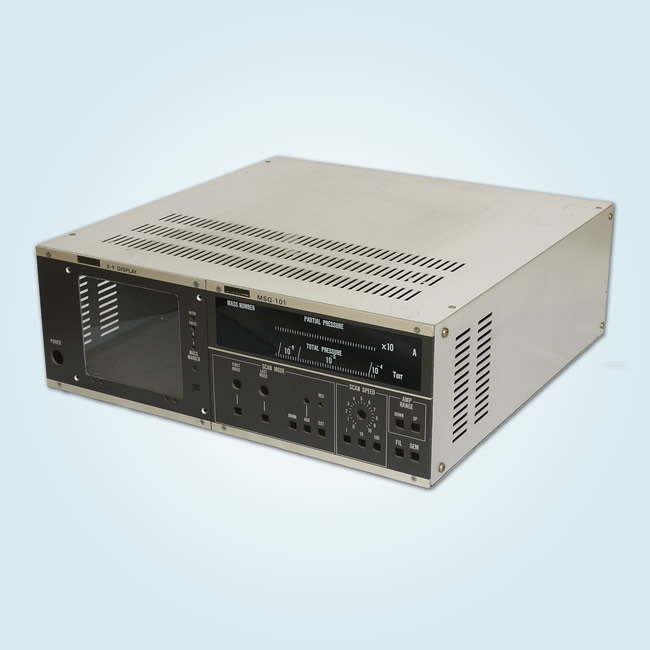

アルミパネルとアクリルパネルでの精密板金とシルク印刷の加工例です

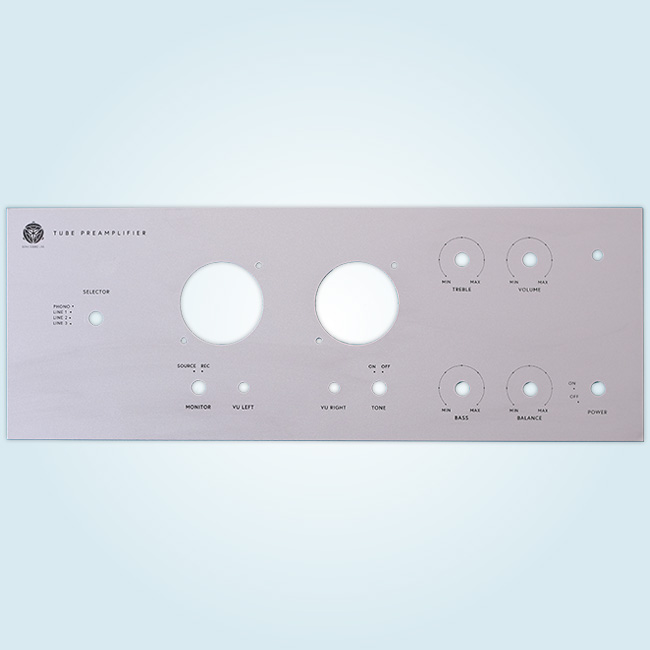

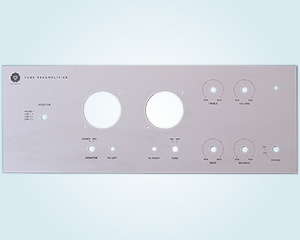

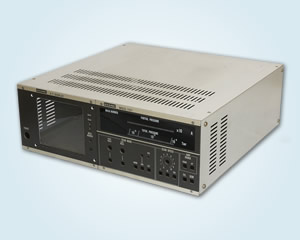

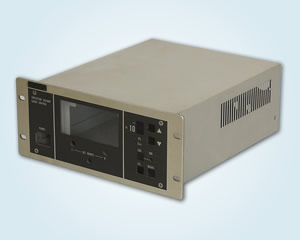

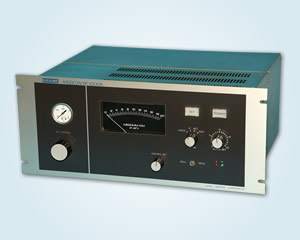

オーディオ機器の全面パネルです。黒の半つや焼付け塗装を行いシルクスクリーンで文字を印刷しました。

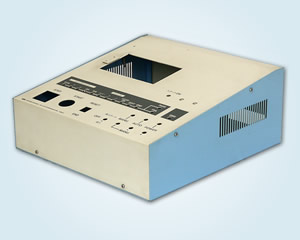

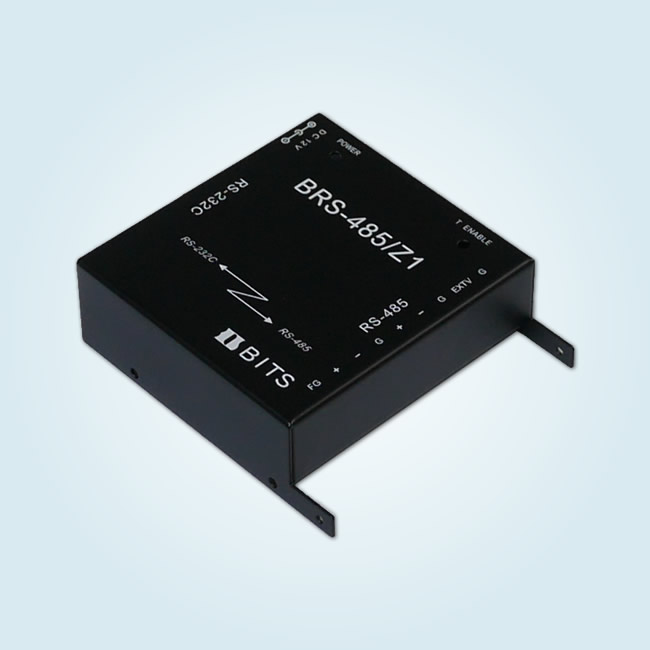

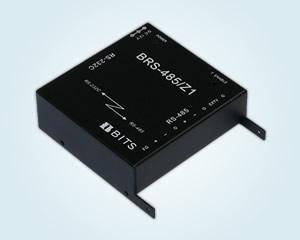

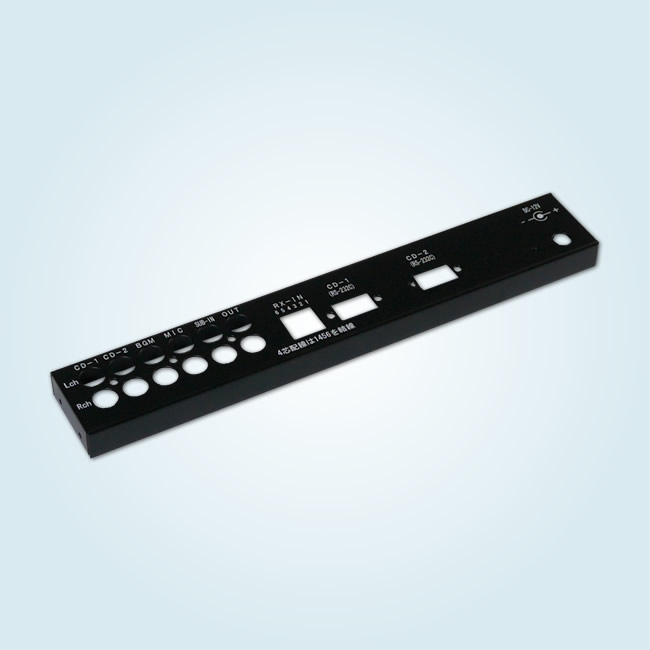

オーディオ機器のシャーシです。黒の半つや焼付け塗装を行いシルクスクリーンで文字を印刷しました。
積載プレートの製品例です。アルミに粉体塗装した後にシルク印刷を施し、更に焼付塗装で塗装面と文字を密着させました。

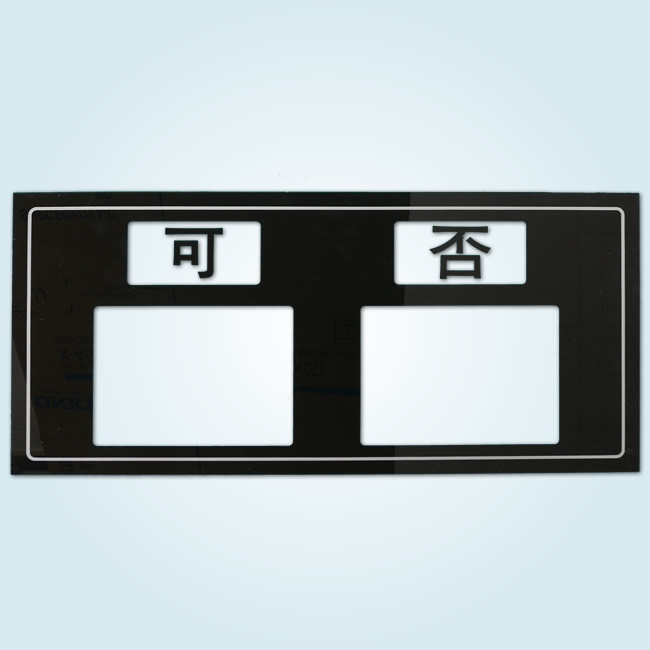

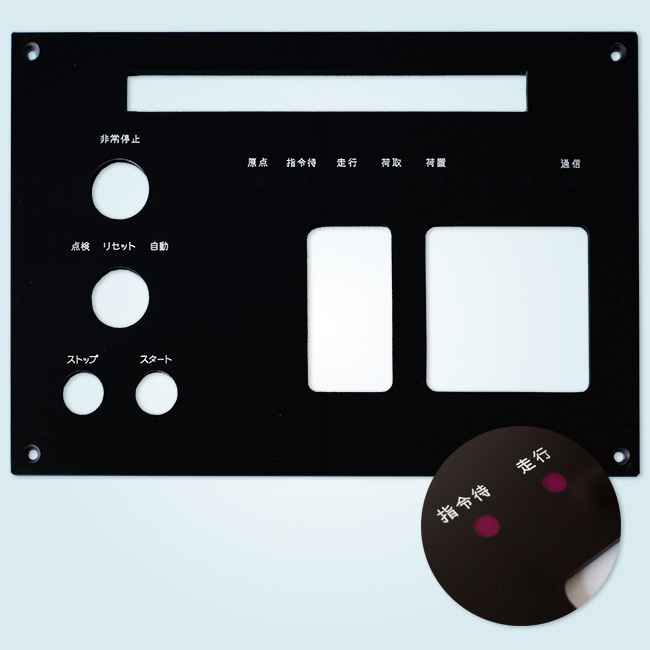

半透明のパープル材を指定の寸法にカットし彫刻機械を利用し穴加工を行いました。表から文字を彫刻し白の塗料を充填し、最後に後ろから黒でシルク印刷を行いました。この際に、後ろからランプが付いた時にランプの点灯がわかるようランプが点灯する丸い部分だけ印刷しないように致しました。

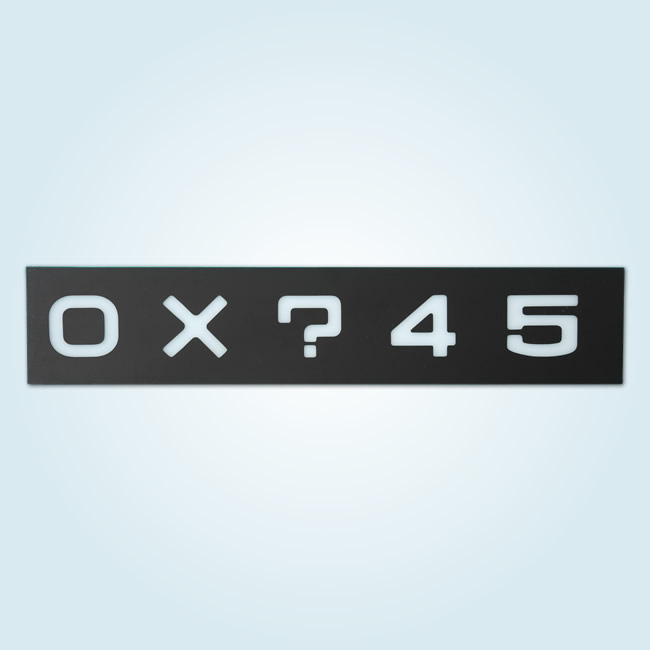

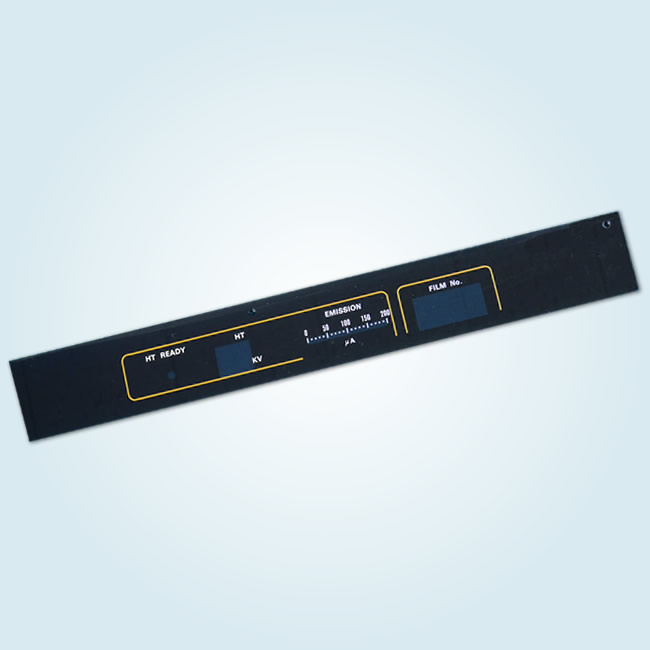

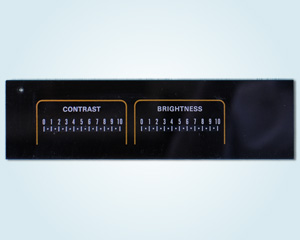

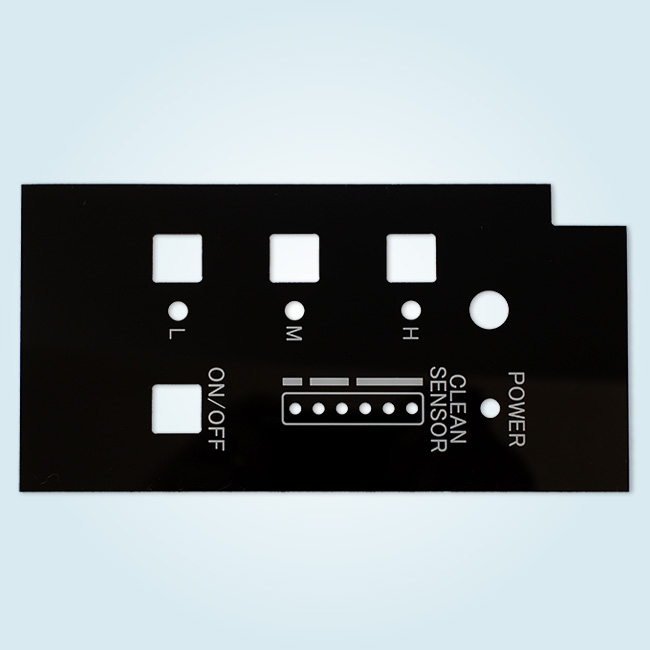

1mmの透明のアクリルの外形加工と穴あけ加工を行い（外側は昇降盤、内側の穴加工は機械彫刻機を使用しました）裏側から白い文字等のシルク印刷を行い、その後、シルク印刷で黒のベタにしました。

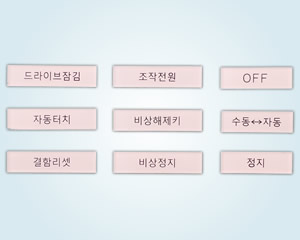

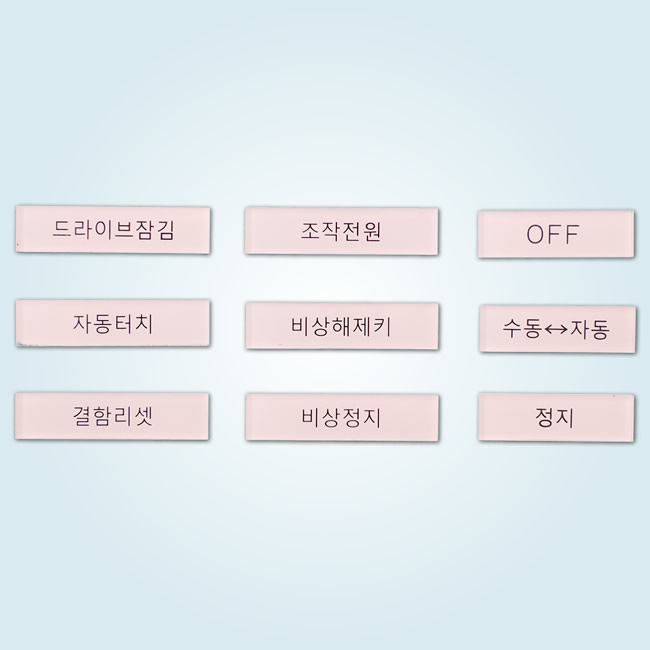

透明のアクリル板を指定の寸法にカットし、板の裏から、ハングルの文字をシルク印刷で印刷しました。裏から印刷する為、文字を反転させたシルクの版を作成しました。
その後、裏面を白く塗装しました。最後に任意の位置に貼れるように裏面に両面テープを貼りました。

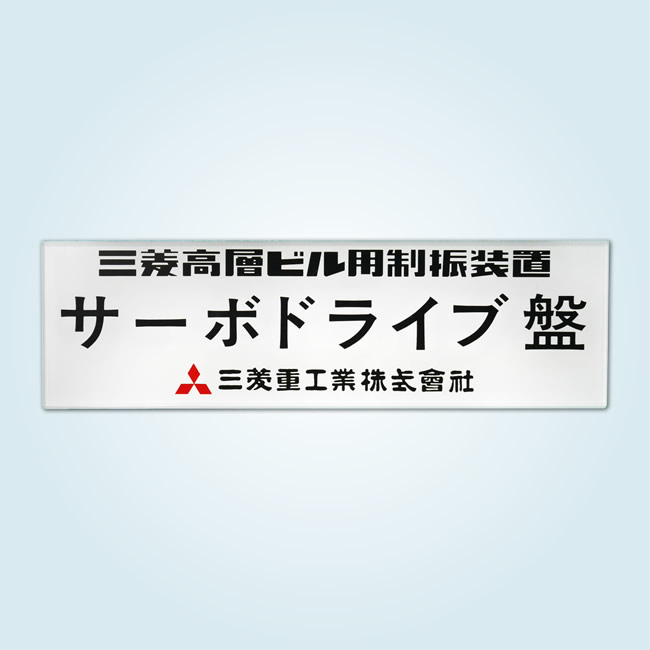

透明のアクリルの裏からシルク印刷で文字を印刷し裏から白を吹き付け塗装しました。
裏からシルク印刷を行うので、文字を反転させた版を作成します。
数が多い場合は、シルク印刷、数が少ない場合は、機械彫刻で文字を印字するとコストの面で有利です。

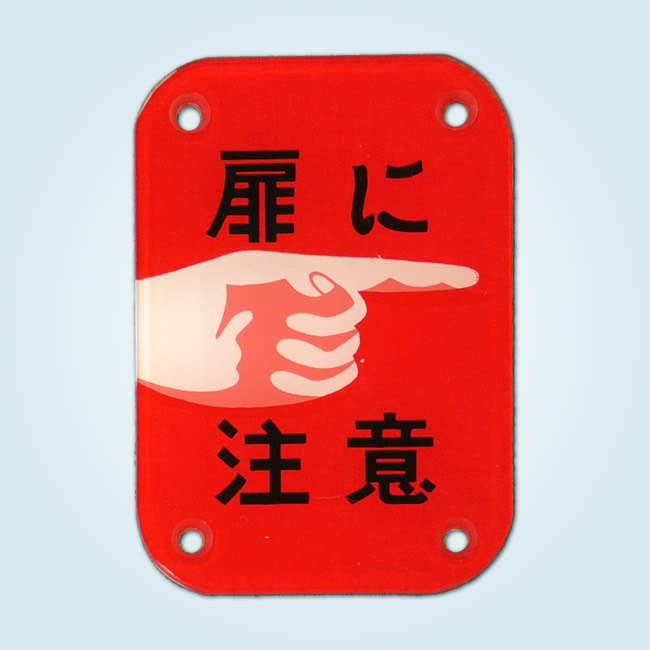

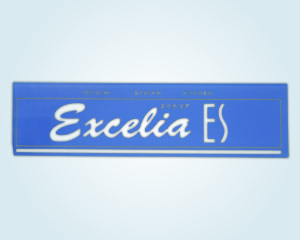

カーマイン色の透明なアクリル板に白のインクでシルク印刷をしました。

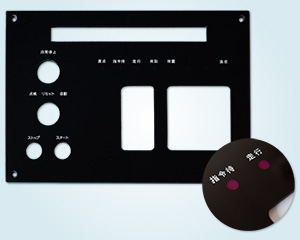

アクリル板に、機械彫刻とシルク印刷をした製品です。番号や日付の部分は、その都度変わるため、シルク印刷の版を製作するとコストが高くついてしまいます。その為、番号と日付部分だけは、機械彫刻で掘ってコストを抑える工夫をしてあります。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。

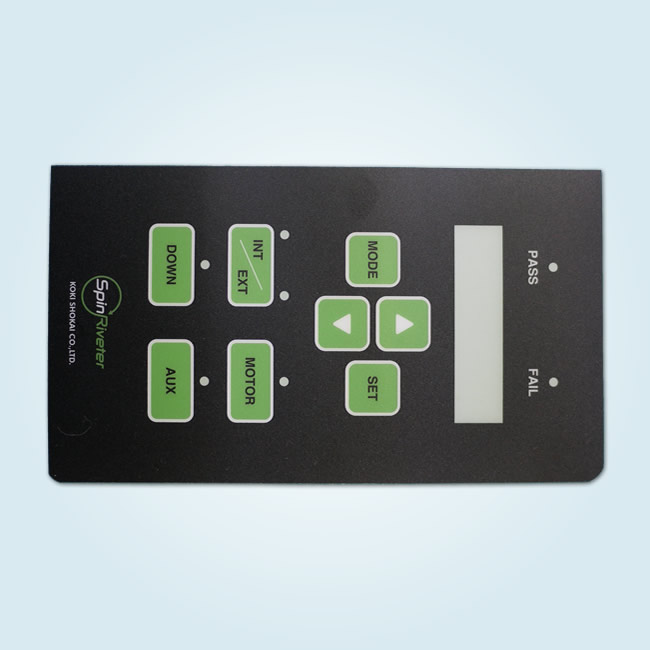

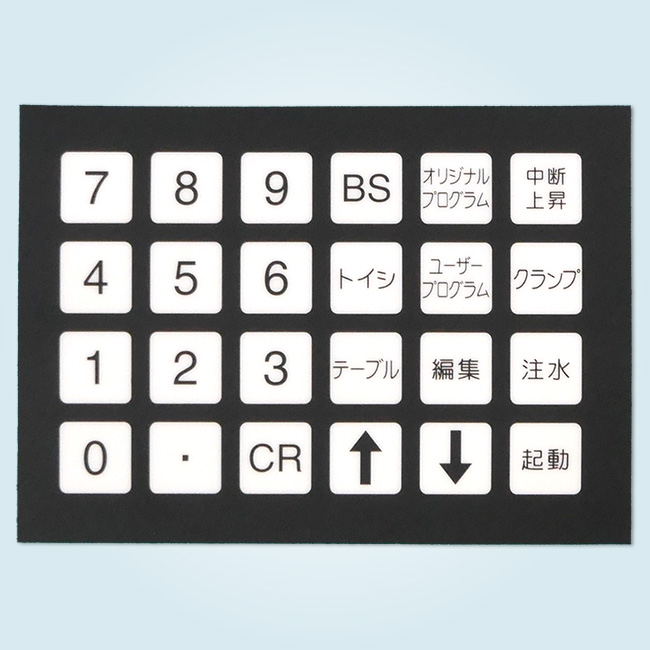

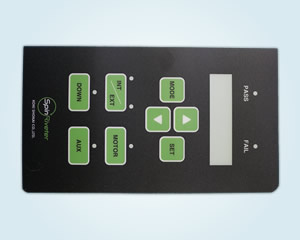

ポリカーボネート製のシートにシルク印刷を行いました。塩ビのシートの裏面からシルク印刷を行い。その後糊を印刷しました。ボタン部分など裏面が貼りつかない部分には糊がつかないように、糊を付けています。
シートの裏面に印刷することによって、印刷面の耐久性がアップします。

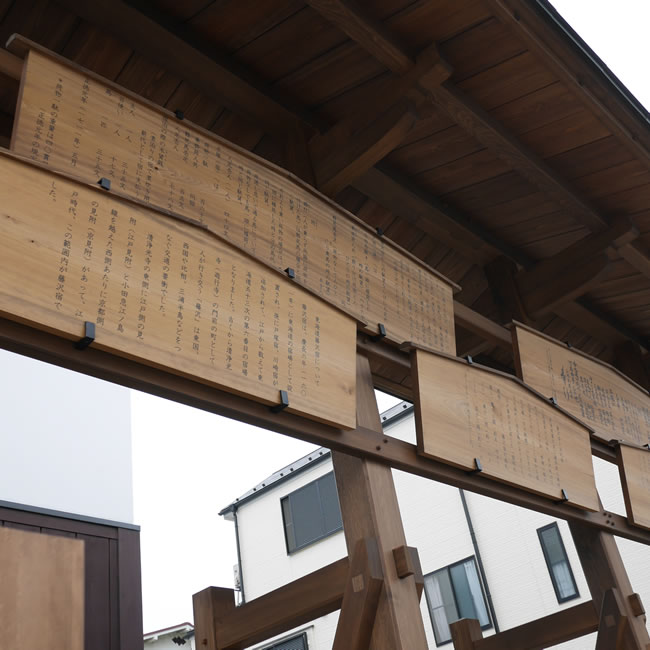

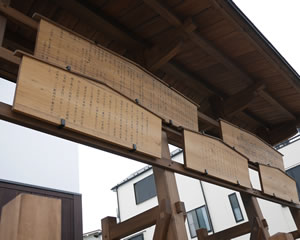

ふじさわ宿交流館の木製の高札に印刷を行いました。カンナをかけて表面を滑らかにした木の表面にシルク印刷をしました。印刷する面によってインクを変える為、今回は木部専用のインクを使用しました。木の場合、印刷する際に、インクが木に染み込むため、やり直しがききません。その為、印刷には細心の注意を払いました

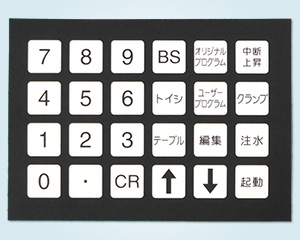

ポリカーボネート制のキーシートスイッチへシルク印刷を行いました。
様々な素材に対して印刷が可能です。
アルミ板に白の焼き付け塗装を行った後に、赤と黒の文字でシルク印刷を行いました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
アクリルパネルにシルクスクリーン印刷を施しました。
ふじさわ宿交流館の木製の高札に印刷を行いました。カンナをかけて表面を滑らかにした木の表面にシルク印刷をしました。印刷する面によってインクを変える為、今回は木部専用のインクを使用しました。木の場合、印刷する際に、インクが木に染み込むため、やり直しがききません。その為、印刷には細心の注意を払いました

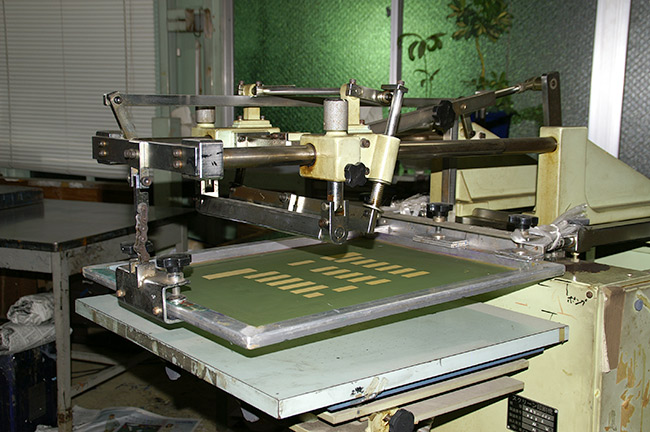

半自動シルク印刷機
